在河水處理系統中，超濾膜作為核心處理單元，承擔著截留細菌、病毒、膠體等污染物的關鍵作用，其運行穩定性直接決定出水水質與處理效率。而斷絲故障是超濾膜在河水處理場景中最常見的失效問題之一，一旦發生斷絲，不僅會導致處理效果下降，還可能引發后續工藝堵塞、運行成本攀升等連鎖反應。本文將為您結合多方面解析河水設備中的超濾膜出現斷絲故障的主要原因相關內容。

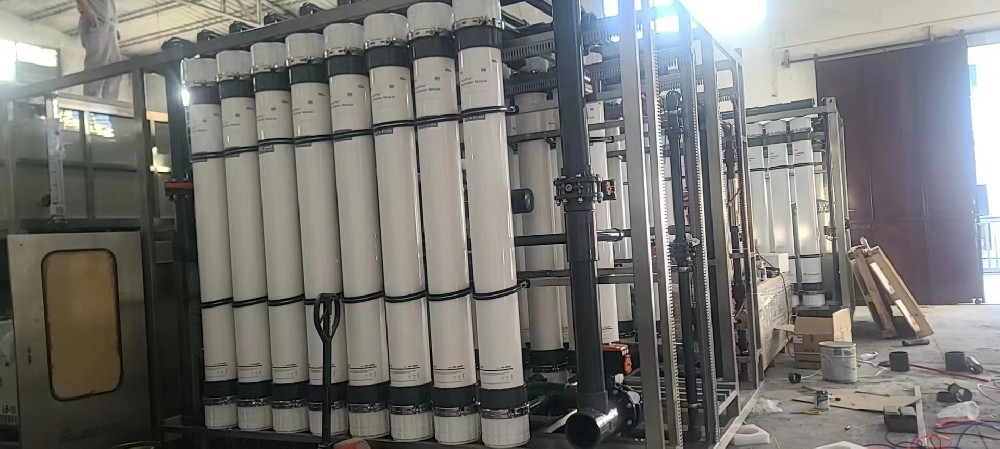

河水設備中的超濾膜出現斷絲故障的主要原因
1.原料水質與預處理不當
河水水質復雜多變，是導致超濾膜斷絲外部因素之一。河水中不僅含有大量懸浮顆粒物、泥沙，還可能存在樹枝、纖維、碎石等大粒徑雜質，若預處理環節未能有效去除這些污染物，極易對超濾膜造成物理損傷。杜邦超濾膜的標稱孔徑僅為0.03μm，對進水顆粒物尺寸有嚴格要求，若原水中最大顆粒尺寸超過300μm的限定標準，這些堅硬雜質會隨水流沖擊膜表面，長期摩擦碰撞會導致中空纖維膜壁磨損變薄，最終引發斷絲。
此外，河水中的膠體、微生物絮體等污染物若未充分預處理，會在膜表面快速沉積形成濾餅層。若反洗不及時或反洗效果不佳，濾餅層會逐漸壓實，導致膜內外壓差（TMP）急劇升高。當TMP超過2.1bar的最大允許值時，超濾膜纖維會承受過大的壓力負荷，尤其是采用外壓式流道設計的膜組件，受壓不均會直接造成纖維斷裂。同時，河水中的油污、有機物等污染物會吸附在膜表面，降低膜的親水性，加劇污染堵塞，間接增加斷絲風險。
2.操作運行參數失控
超濾系統的操作規范性對膜的使用壽命非常重要，運行參數超出設計范圍是導致斷絲的核心人為因素。在流量控制方面，杜邦超濾膜單支模塊的推薦流量范圍為2.0-6.9m3/h，若實際運行中為追求處理效率盲目提升跨膜通量，會使膜纖維承受的水力剪切力顯著增加，長期高負荷運行會導致纖維疲勞斷裂。同時，流量波動過大，尤其是啟動、停機時的瞬時流量沖擊，會對膜纖維造成劇烈的水力沖擊，破壞纖維結構完整性。
壓力控制不當同樣會引發斷絲問題。超濾膜在20℃時的最大進水壓力為6.25bar，40℃時為4.75bar，若系統壓力超過限定值，或壓力頻繁波動，會導致膜組件內部受力不均。外壓式超濾膜的纖維束在高壓下會相互擠壓、摩擦，同時高壓會使纖維壁產生塑性變形，最終導致斷裂。此外，反洗操作不規范也會加劇斷絲風險，若反洗壓力超過2.5bar的上限，或反洗頻率過高、反洗時間過長，會對膜纖維造成反向壓力沖擊，尤其當膜表面已有污染沉積物時，反洗的沖擊力會直接導致纖維破損。
3.清洗與維護操作不當
超濾膜的清洗維護是恢復膜性能的關鍵環節，但不科學的清洗方式會對膜造成不可逆損傷。在化學清洗方面，若選用的清洗劑與PVDF膜材質不兼容，或清洗劑濃度過高、清洗溫度超標，會腐蝕膜的化學結構，導致膜纖維強度下降，易發生斷裂。例如，使用強氧化性清洗劑時，若未控制好濃度和接觸時間，會破壞PVDF材料的化學鍵，降低膜的機械強度。
物理清洗操作不當也會引發斷絲。空氣擦洗是常用的物理清洗方式，杜邦超濾膜的最大允許空氣擦洗流量為12m3/h，若擦洗空氣量過大、氣流速度過快，會使膜纖維在氣流沖擊下劇烈抖動、相互碰撞摩擦，長期反復沖擊會導致纖維磨損斷裂。此外，清洗過程中若未徹底排出系統內的空氣，會形成氣錘效應，瞬時沖擊力會直接擊穿膜纖維。同時，長期不進行清洗或清洗不徹底，會導致污染物在膜內累積，加劇堵塞和壓差升高，間接增加斷絲風險。
4.膜組件自身質量與安裝問題
膜組件的產品質量和安裝精度是避免斷絲的基礎保障，存在質量缺陷或安裝不當會從源頭埋下斷絲隱患。在產品質量方面，若超濾膜的PVDF中空纖維在生產過程中存在材質不均、壁厚偏差過大、纖維接頭粘接不牢固等問題，會導致膜纖維的機械強度不一致，在正常運行壓力和流量下，薄弱部位易發生斷裂。同時，膜組件的U-PVC外殼若存在尺寸偏差、裝配精度不足，會導致膜纖維在組件內部受力不均，長期運行后引發斷絲。
安裝過程中的操作不當會直接造成膜組件損傷。在模塊吊裝、拼接時，若操作野蠻、碰撞擠壓組件，會導致內部膜纖維斷裂；管道連接時若接口不平整、密封不嚴，會產生局部渦流，加劇膜纖維的水力沖擊；膜組件安裝固定不牢固，運行過程中會因振動導致纖維相互摩擦、碰撞，最終引發斷絲。此外，系統管路中的尖銳雜質未清理干凈，安裝后隨水流進入膜組件，也會直接劃傷、刺破膜纖維。
5.環境因素與系統設計缺陷
環境條件的變化和系統設計不合理會間接增加超濾膜斷絲風險。河水溫度的波動會影響膜的物理性能，PVDF膜雖具有較好的溫度適應性，但當水溫低于4℃或高于40℃的設計范圍時，膜的機械強度會下降，脆性增加，此時若遇到正常的運行壓力或清洗沖擊，易發生斷絲。同時，低溫會導致水中污染物沉降速度減慢，加劇膜污染堵塞，間接升高TMP，增加斷絲概率。
系統設計缺陷也會為斷絲埋下隱患。若預處理工藝設計不合理，如沉淀池、過濾器的處理效果未達到設計要求，未能有效去除大顆粒雜質和膠體污染物，會使大量污染物直接進入超濾系統；管路設計存在死水區、流速不均等問題，會導致膜組件內部水力分布不均，局部流量過大或壓力過高；系統缺乏有效的壓力、流量監測和報警裝置，無法及時發現參數異常，會使膜組件長期在超標工況下運行，這些設計層面的問題都會間接增加斷絲風險。
河水設備中超濾膜的斷絲故障是原料水質、操作運行、清洗維護、產品質量、系統設計等多方面因素共同作用的結果。要有效預防斷絲問題，需從優化預處理工藝、嚴格控制運行參數、規范清洗維護操作、保障產品安裝質量、完善系統設計等方面全面管控，確保超濾膜在設計工況下穩定運行，延長膜的使用壽命，保障河水處理系統的高效可靠。如果您想了解更多河水設備中的超濾膜出現斷絲故障的主要原因相關的資訊，歡迎隨時在本網站留言或來電咨詢相關資訊！感謝您認真閱讀！
本文由藍創沃特(m.whzsgw.cn)原創首發，轉載請以鏈接形式標明本文地址或注明文章出處!
可能您還想了解：
